Каким может быть разрез скважины в Челябинске и рядом

Как читать геологический разрез

Сверху обычно находится почвенный слой, ниже — рыхлые или связные отложения: суглинок, глина, песок, галька и продукты выветривания. Ещё глубже могут залегать коренные породы. Их названия важны не сами по себе, а вместе с пористостью, трещиноватостью, положением водоупоров и связью с соседними зонами.

Граница на иллюстрации условно отделяет один материал от другого. В природе переход может быть неровным и постепенным, слой способен выклиниваться, менять мощность или включать линзы другого состава. Поэтому подпись «глина» не означает одинаковую глину на всей площади населённого пункта.

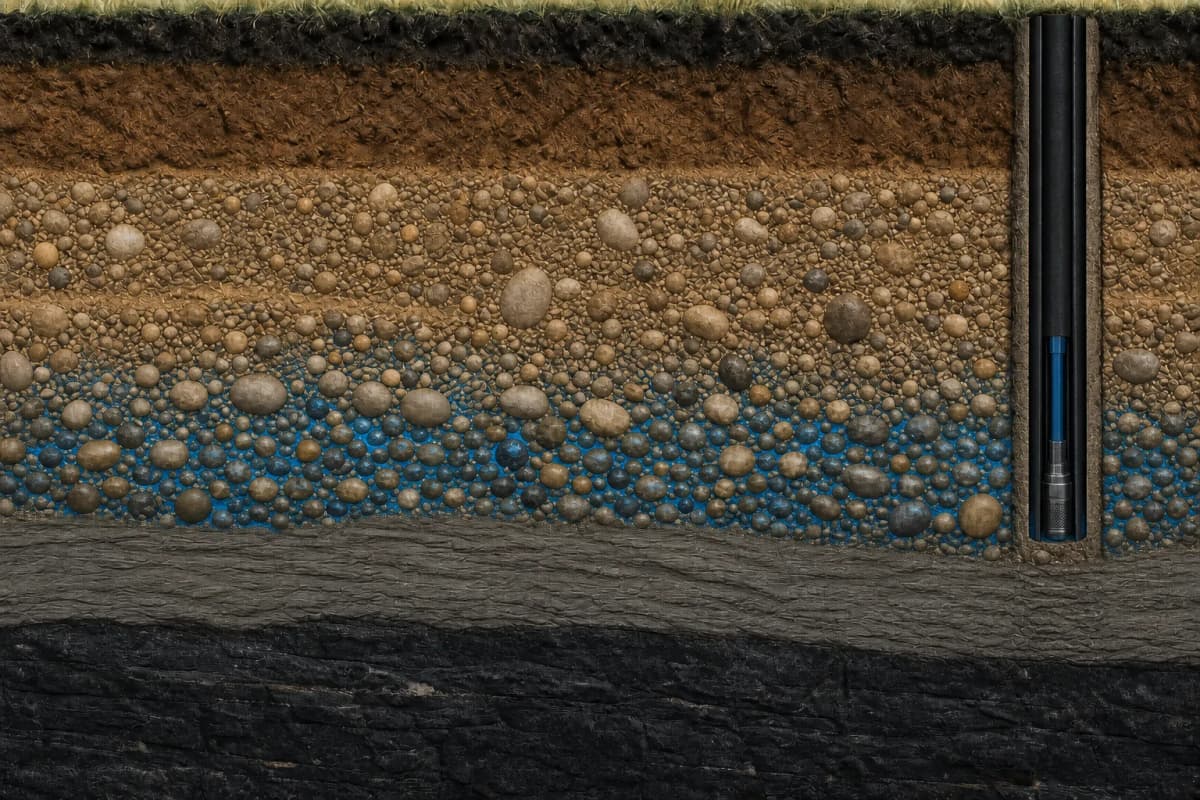

Почва, суглинок, глина, песок и галечник

Почва — тонкая верхняя часть с органикой и корнями. Суглинок и глина содержат мелкие частицы и обычно пропускают воду медленнее, чем хорошо связанный песок или галечник. Они могут работать как слабопроницаемая граница, но реальная водопроницаемость зависит от состава, трещин и неоднородности.

В песке и галечнике вода заполняет поры между частицами. Водоносным становится не любой песчаный слой: важны насыщение, связь пор, питание горизонта и положение относительно менее проницаемых пород. Поэтому на схемах отдельно показаны сухая и насыщенная части.

• Песок проводит воду через пространство между зёрнами.
• Галечник может хорошо принимать воду, если поры между частицами связаны и насыщены.
• Глинистая прослойка способна ограничивать вертикальный обмен, но не всегда образует абсолютный водоупор.

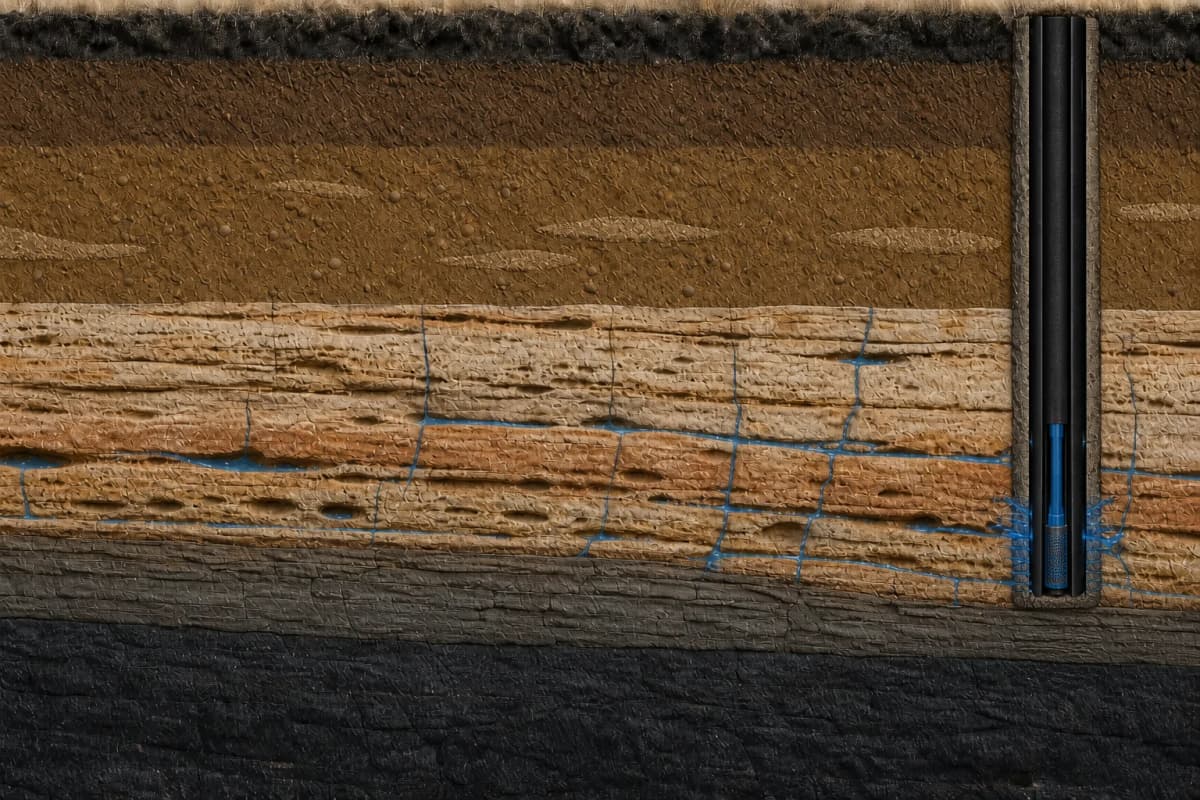

Мергель и известняк

Мергель сочетает карбонатную и глинистую составляющие. На принципиальном разрезе он может отделять верхние рыхлые грунты от более прочной карбонатной толщи. Его фактическая плотность, трещиноватость и мощность определяются по месту.

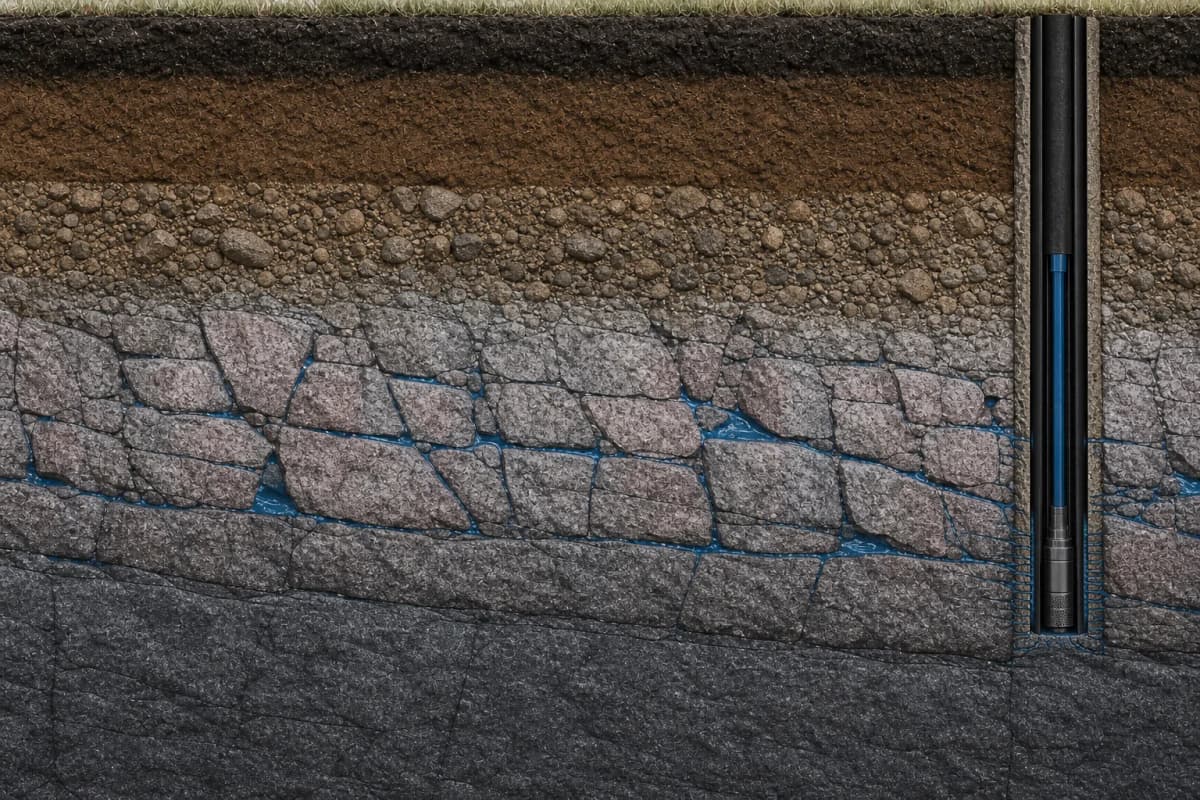

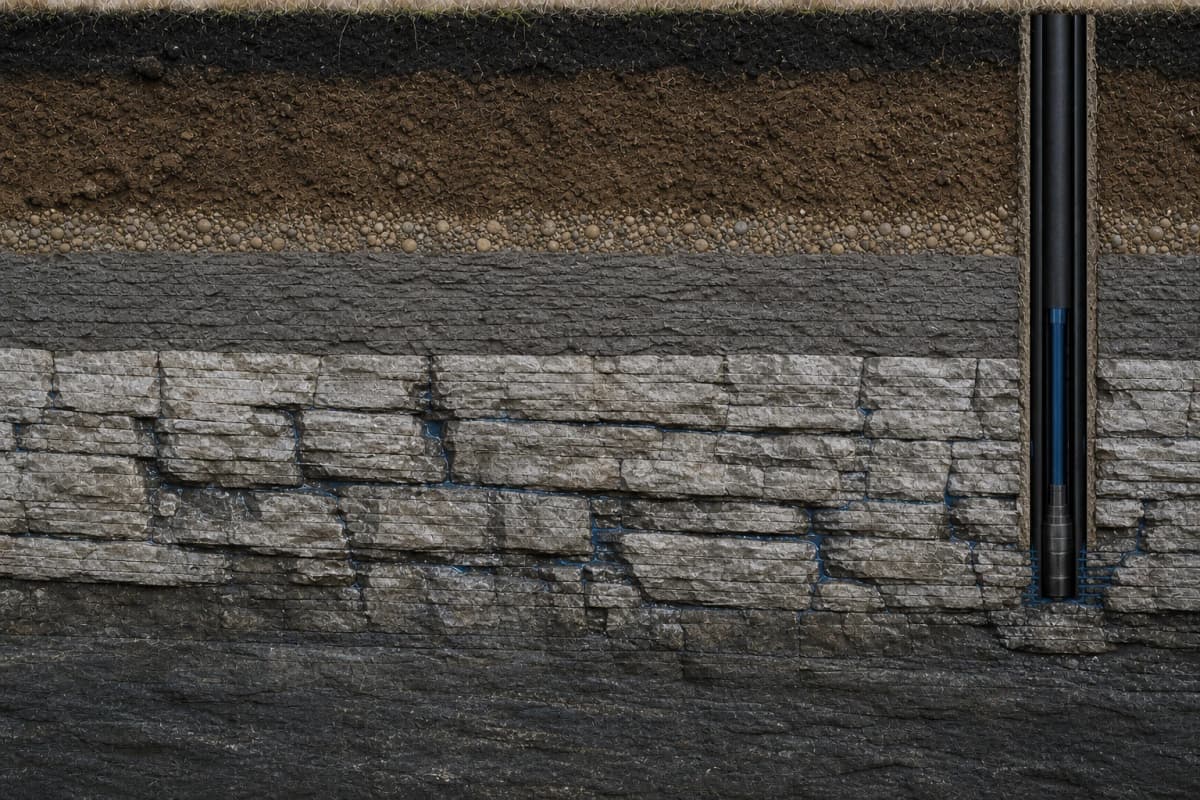

В известняке вода часто связана не со всем каменным массивом, а с открытыми трещинами, зонами дробления и небольшими полостями. Скважина должна пересечь связанную водоносную зону. Большая визуальная синяя «река» под землёй была бы неверным упрощением, поэтому вода на схемах находится именно в трещинах и полостях.

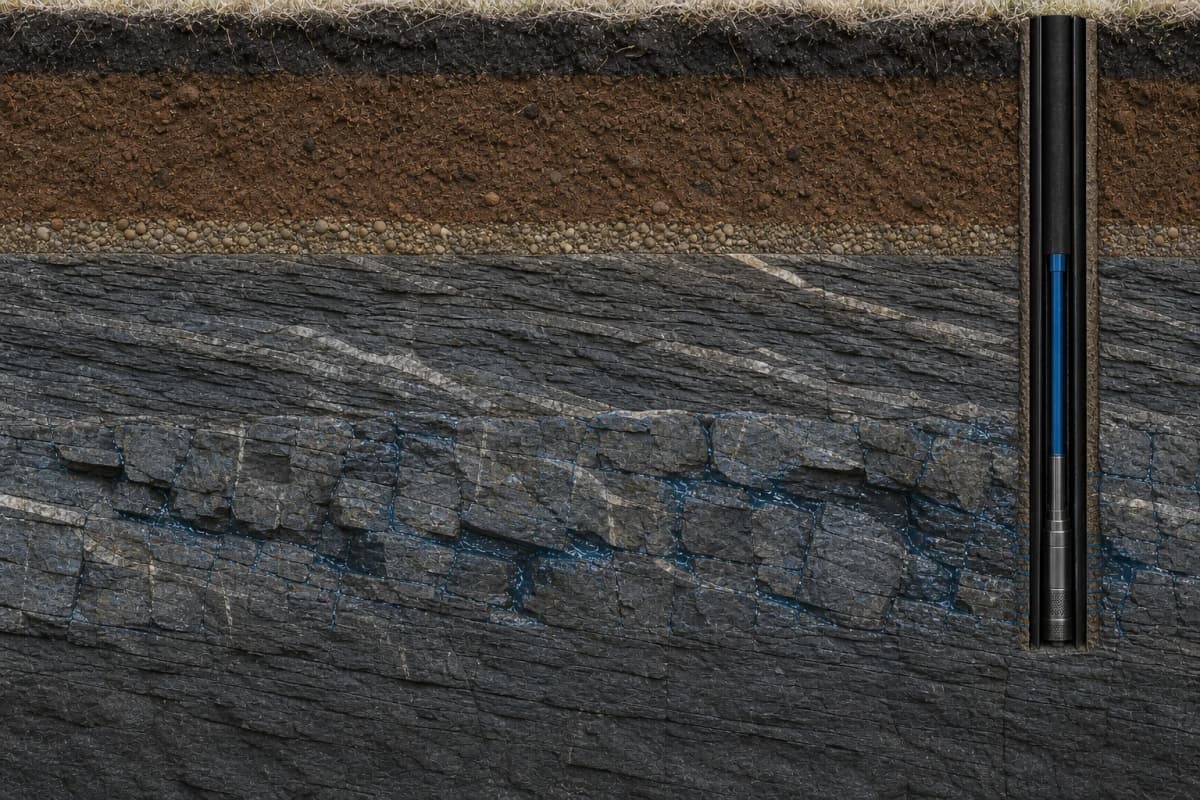

Гранит, сланец и кварцит

Плотный монолитный гранит содержит мало открытого пространства. Приток в гранитном массиве обычно связан с зонами выветривания, разломами и открытыми трещинами. На схеме важно различать трещиноватую и монолитную части: это не два цвета одной одинаковой породы, а разные условия движения воды.

Сланцы и кварциты также могут быть водовмещающими в трещиноватых и нарушенных зонах. Направление слоистости, разломы и кварцевые жилы делают разрез сложнее горизонтального пирога. Иллюстрация помогает понять принцип, но не предсказывает конкретное положение продуктивной трещины.

Где именно находится вода

В рыхлых породах вода занимает сообщающиеся поры. В скальных породах она движется по трещинам, разломам и полостям. Между водоносными зонами могут находиться слабопроницаемые пласты. Уровень воды в готовой скважине и глубина водопритока — разные характеристики: вода способна устанавливаться выше того интервала, где она поступила в ствол.

Водоносность оценивают не только по названию породы. Для профессиональной характеристики учитывают глубину и мощность горизонта, состав водовмещающих пород, трещиноватость, уровни, напор, питание, разгрузку и связь с другими водами.

Что даёт локальная база глубин v0.6

База показывает фактические наблюдения по населённым пунктам и помогает сформировать предварительный диапазон. Публичные точки обезличены и не обозначают конкретные частные участки. Несколько соседних записей дают контекст, но не доказывают, что новый участок повторит среднее значение.

Лучший порядок работы — посмотреть карту, проверить собственный адрес и затем обсудить результат вместе с подъездом и задачей. Так геологическая информация помогает принять решение, не превращаясь в ложное обещание.
